Für die Auswahl eines Trafos sind ein paar Punkte zu beachten:
Die Erdkabellänge vom Trafo bis zur letzten ZQUARE darf nicht länger als 150m sein.
Bei der Nutzung von ZQUARE Control darf die Gesamtstromstärke nicht größer 5A sein.
Zur Berechnung der nötigen Stromstärke des Trafos nutzen Sie die folgende Tabelle und multiplizieren Sie die Anzahl der ZQUARE mit der jeweiligen Stromstärke. Abschließend addieren Sie die ermittelten Stromstärken zu der Gesamtstromstärke.

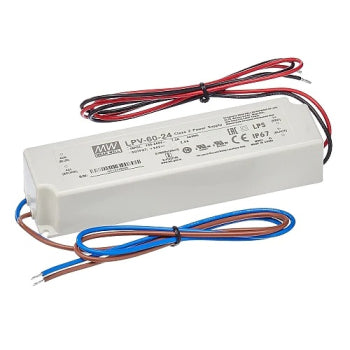

Nominelle Ausgangsspannung 24,0V Strom max. 2,50A Leistung max. 60,0W Spannung nicht einstellbar am Gerät Spannung nicht einstellbar von extern Wirkungsgrad 86.0% Restwelligkeit 150mV Spannung Eingang min. 90V AC / 127V DC, max. 264V AC / 370V DC Arbeitstemperatur min. -30C°, max. 70C° Einschaltstrom bei 230V AC ist 60A Abmessung (LxBxH) 162x42x32 mm Anschluss Eingang: open-wire Anschluss Ausgang: open-wire Gewicht 0,42 kg
Prüfen Sie vor der Bestellung Maße, Befestigung und die genannten Einsatzbereiche. Bei Ergänzungen helfen Fotos der bestehenden Bauteile, die passende Verbindung zu finden.
